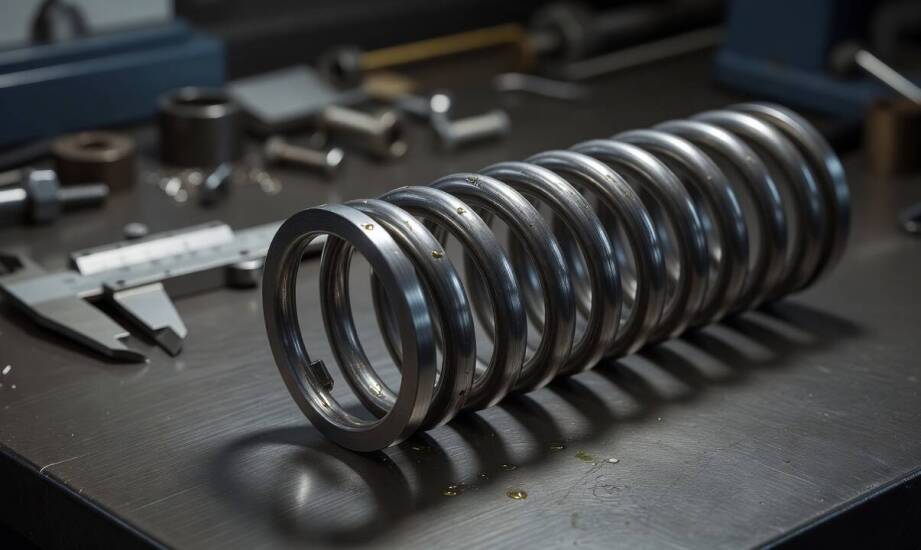

Jak liczba zwojów czynnych i skok wpływają na charakterystykę pracy sprężyny naciskowej w maszynach

W maszynach przemysłowych dobór elementów sprężystych decyduje o trwałości i precyzji działania całych mechanizmów. Niewłaściwie dopasowana sztywność użytej sprężyny prowadzi do szybszego zużycia gniazd, prowadnic oraz wielu innych współpracujących ze sobą detali. Wynika to z prostej zależności mechanicznej, ponieważ nadmierne ugięcie lub zbyt mała podatność generuje nieprzewidziane siły dynamiczne wewnątrz układu. Prawidłowe funkcjonowanie maszyny wymaga dokładnego zrozumienia parametrów geometrycznych zastosowanego detalu. Odpowiednio zaprojektowany element przyjmuje na siebie energię kinetyczną, skutecznie chroniąc znacznie droższe komponenty przed uszkodzeniem. Błędy popełnione na etapie doboru skutkują kosztownymi przestojami linii produkcyjnych.

Rola zwojów czynnych w przenoszeniu obciążeń

Całkowita liczba zwojów obejmuje wszystkie pętle drutu użyte do budowy, w tym również te skrajne, które nie ulegają deformacji podczas cyklu pracy. Zwoje czynne stanowią różnicę między tą ogólną wartością a liczbą zwojów nieczynnych, które na stałe przylegają do płaskich powierzchni oporowych. Tylko zwoje czynne uczestniczą bezpośrednio w przenoszeniu sił i absorbowaniu uciążliwych drgań, dlatego sztywność całego układu oblicza się wyłącznie na ich podstawie. Zwiększenie liczby pętli pracujących zauważalnie obniża sztywność elementu przy jednoczesnym zachowaniu stałej średnicy drutu. Taki zabieg wydłuża drogę ugięcia pod konkretnym obciążeniem osiowym, zapewniając bardziej miękką i płynną pracę mechanizmu.

W praktyce produkcyjnej katowickiego zakładu Spretech J.K. inżynierowie dobierają tę wartość na podstawie szczegółowej analizy środowiska pracy konkretnego urządzenia. Precyzyjne określenie właściwych proporcji między zwojami pracującymi a martwymi gwarantuje długoterminowe utrzymanie założonej charakterystyki siłowej. Zbyt mała liczba zwojów czynnych drastycznie podnosi naprężenia w strukturze stali. Tego rodzaju defekt konstrukcyjny powoduje szybkie osiadanie materiału, co oznacza nieodwracalną utratę pierwotnej długości detalu pod wpływem długotrwałego nacisku.

Skok i szlifowanie końców a stabilność układu

Odległość między osiami sąsiednich zwojów nazywana jest skokiem profilu. Ten konkretny parametr fizyczny w głównej mierze określa swobodną długość elementu oraz jego maksymalne bezpieczne ugięcie robocze przed całkowitym ściśnięciem. Większy skok przy zachowaniu niezmienionej długości całkowitej naturalnie zwiększa teoretyczny zakres ruchu mechanizmu. Modyfikacja ta jednocześnie zmniejsza sztywność komponentu, ponieważ drut uzyskuje znacznie większą swobodę skręcania się wokół własnej osi. Pod wpływem rosnącego nacisku z zewnątrz wszystkie wolne zwoje zbliżają się do siebie w sposób równomierny. Proces ten trwa aż do momentu fizycznego zwarcia, w którym odległość między poszczególnymi pętlami spada do absolutnego zera. Sprężyna śrubowa o walcowym kształcie dominuje w aplikacjach wymagających ściśle liniowej charakterystyki ugięcia. Generowana przez nią siła oporu rośnie proporcjonalnie do stopnia odkształcenia na każdym etapie cyklu roboczego.

Sposób ukształtowania skrajnych fragmentów drutu ma z kolei potężny wpływ na ogólne bezpieczeństwo pracy maszyny. Szlifowanie czołowych powierzchni gwarantuje uzyskanie płaskiego i w pełni prostopadłego do osi oparcia. Całkowity brak tego zabiegu wywołuje wysokie ryzyko bocznego przechylania się detalu wewnątrz obudowy. Nieszlifowane końce prowadzą do miejscowego wyboczenia oraz skrajnie nierównomiernego rozkładu naprężeń, co bardzo szybko niszczy strukturę stopu. Prawidłowo splanowane powierzchnie oporowe dają pewność stabilnego osadzenia w gnieździe montażowym.

Wartości poszczególnych wymiarów tworzą w fizyce sprężyn układ naczyń połączonych. Zmiana skoku lub liczby zwojów czynnych natychmiast modyfikuje pozostałe parametry geometryczne wyrobu. Wydłużenie odległości między zwojami przy niezmienionej średnicy zwiększa moment skręcający w rdzeniu materiału. Opisane zjawisko często inicjuje mikropęknięcia zmęczeniowe, chyba że w porę zostanie odpowiednio zwiększona grubość stosowanego drutu. Złożone powiązania tych wielkości wymuszają wykonanie nowych obliczeń po każdej, nawet najmniejszej korekcie wymiarowej.

Świadome zdefiniowanie docelowej geometrii sprężystego detalu warunkuje bezawaryjność funkcjonowania wybranej maszyny przemysłowej. Przewidywalna praca całego układu mechanicznego wymaga ścisłej kontroli liczby zwojów biorących udział w ugięciu oraz precyzyjnie ustalonego skoku. Podjęcie tych decyzji musi nastąpić jeszcze przed zaprogramowaniem linii produkcyjnej i rozpoczęciem fizycznego formowania drutu. Skrupulatne zestrojenie wszystkich omówionych zmiennych pozwala uzyskać wytrzymały komponent, który bez trudu zniesie tysiące powtarzalnych cykli obciążeniowych.
